一加推出了一款80W輸出功率的超級閃充充電器，這款充電器采用白色直板機身設計，配有固定插腳。支持5V2A或5-11V 7.3A輸出，支持寬電壓輸入，滿足不同國家使用需求。充電器為USB-A接口，搭配支持SUPERVOOC協議的數據線和手機，能夠開啟80W超級閃充。下面充電頭網就帶來一加這款80W超級閃充充電器的拆解，看看內部的用料和做工。

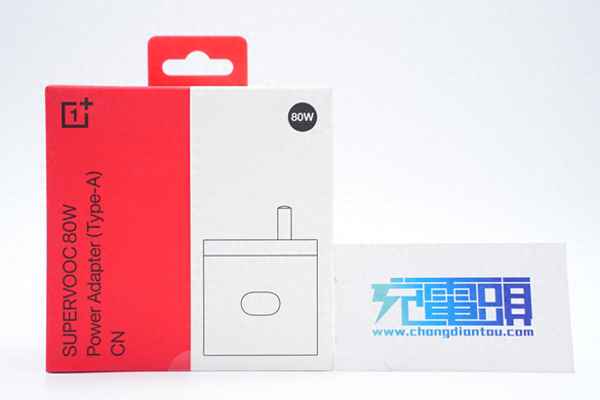

包裝盒外觀簡潔，熟悉的一加紅白撞色，正面印有一加品牌名稱與LOGO、充電器外觀、名稱。

背面為充電器所搭載的技術圖示及釋義。

背面下方印有充電器的詳細信息，包括產品名稱、型號、輸入輸出參數，接口類型，制造商等信息。

包裝內含一加80W超級閃充充電器、使用說明書等。

充電器整體采用直板造型，機身色調為純白色，外觀設計精致。

機身側面的凹陷設計使得充電頭插拔更容易受力。

機身正面印有80W SUPERVOOC，表明充電器至高能支持80W超級快充。

輸入端外殼上印有充電器參數。

充電器詳細參數

型號：VCB8JACH

輸入：100-240V~50/60Hz 2.0A

輸出：5V2A或5-11V7.3A（MAX）

OPPO廣東移動通信有限公司

產品通過了CCC認證。

充電器配備固定國標插腳，在插座上不易脫落。

頂面配有1A接口，舌片為經典白色配色。

USB-A白色膠芯特寫，前端設有特殊觸點。

測得充電器機身高度為54.7mm。

寬度為54.18mm。

厚度為31.43mm。

和蘋果96W充電器對比，體積方面更為小巧便攜。

拿在手上的大小直觀感受。

測得充電器凈重約為101g。

使用ChargerLAB POWER-Z KM003C測得充電器的USB-A口支持VOOC、SVOOC、DCP充電協議。

看完了一加這款充電器的外觀和輸出測試，下面就進行拆解，一起看看充電器內部的設計和用料。

首先沿接縫處拆開外殼，內部PCBA模塊通過膠水固定，無法取出。

使用切割機切開外殼，取出內部PCBA模塊。PCBA模塊與插腳通過導線焊接供電。

高壓電容頂部粘貼泡棉膠。

變壓器周圍涂膠固定及散熱。

PCBA模塊背面覆蓋黑色塑料隔離板和金屬散熱片。

使用游標卡尺測得PCBA模塊長度約為49.92mm。

PCBA模塊寬度約為50.48mm。

PCBA模塊厚度約為24.41mm。

PCBA模塊正面一覽，右上角焊接輸入保險絲，EMI濾波電路，整流橋，高壓濾波電容。在左側上方焊接NTC熱敏電阻和高壓濾波電容，下方焊接開關變壓器，變壓器下方左側焊接濾波固態電容，向右依次焊接輸出USB-A母座和兩顆藍色Y電容。

背面焊接一顆PI的主控芯片，同步整流管，肖特基二極管和VBUS開關管，由于使用了PI的高集成主控芯片，充電器整體電路相當精簡。

通過對充電器PCBA模塊的觀察發現，一加80W超級閃充充電器采用QR開關電源設計，寬電壓范圍輸出。輸出電壓由協議芯片控制，實現寬范圍電壓輸出。下面我們就從輸入端開始了解各個元器件的信息。

輸入端焊接電源導線，保險絲，共模電感，安規X2電容，NTC熱敏電阻和高壓濾波電容。

輸入端延時保險絲來自華德電子，規格為2.5A 250V。

NTC熱敏電阻外套熱縮管，用于抑制充電器插電的沖擊電流，減小或消除插電時的火花。

共模電感底部焊接絕緣支架，外套熱縮管絕緣。

第二顆共模電感為同樣的設計。

側面焊接串聯的Y電容和整流橋。

整流橋來自揚杰，D8UB100，規格為8A 1000V。

高壓濾波電容來自Acon中元，400V33μF，兩顆組成66μF容量。

差模電感采用工字磁芯繞制，外套熱縮管包裹絕緣。

充電器主控芯片采用PI SC1738C，為定制型號，可以理解為大功率版本的InnoSwitch3-Pro電源芯片，內部集成數字控制的準諧振反激控制器，內部集成初級開關管，同步整流控制器以及反饋。SC1738C采用I2C接口與協議芯片通信，可以動態調節輸出電壓和電流，所有保護功能均可配置。

為主控芯片供電的電解電容來自Koshin東佳，規格為50V 10μF。

變壓器磁芯纏繞絕緣膠帶，磁芯上標注充電器型號VCB8HM。

兩顆藍色Y電容串聯連接，加強耐壓，提高安全等級，滿足安規要求。

同步整流管來自威兆，型號VSP004N10MS-G，是一顆耐壓100V的NMOS，導阻為3.8mΩ，采用PDFN5060X封裝。

威兆半導體 VSP004N10MS-G 詳細資料。

充電頭網拆解了解到，威兆MOS管廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被華為、小米、紫米、三星、OPPO、VIVO、魅族、努比亞、倍思、公牛、網易智造等知名品牌的數十款產品采用，產品質量獲得客戶一致認可。

與同步整流管并聯一顆肖特基二極管，用于提高同步整流效率。肖特基二極管絲印C101BSD，規格為100V 10A，采用TO277封裝。

輸出側焊接兩顆固態電容和USB-A母座。

輸出濾波固態電容來自柏瑞凱，RQ系列125℃高溫電容，680μF 16V，使用兩顆并聯用于輸出濾波。

充電頭網拆解了解到，柏瑞凱的產品廣泛應用于充電器、車充、無線充、移動電源、儲能電源等領域，并被OPPO、vivo、小米、榮耀、三星、華為、聯想、紫米、努比亞、公牛、ANKER等知名品牌的多款產品采用，產品獲得市場的高度認可。

協議芯片為英集芯IP2197，是一顆與OPPO共同定制的協議芯片，支持SUPERVOOC快充協議，具備I2C總線反饋調壓。

輸出VBUS開關管來自士蘭微，型號SVT035R5NL5，是一顆耐壓30V的NMOS，導阻4mΩ，采用DFN5*6封裝。左下角是一顆熱敏電阻，用于檢測充電器內部溫升。

USB-A母座外套塑料殼絕緣。

USB-A母座特寫，正負極加寬用于大電流快充，前端輔助觸點用于檢測原裝數據線，確認線纜為原裝后開啟大電流輸出。

全部拆解一覽，來張全家福。

一加 80W超級閃充充電器采用經典的機身設計，固定插腳以及白色外殼的設計元素，一眼看去就是手機的標配充電器。充電器支持OPPO VOOC和Super VOOC快充協議，除了對OPPO系手機超級閃充外，還能作為USB-A口輸出的充電器使用，為其他品牌的手機應急充電。

充電頭網通過拆解了解到，OPPO 80W超級閃充充電器內置PI SC1738C電源芯片，集成度高，支持I2C控制輸出電壓與電流，滿足SUPERVOOC快充精細調壓需求。輸入端整流橋來自揚杰，高壓電解電容來自新中元，協議芯片采用英集芯IP2197，使用I2C數字通信取代傳統FB反饋，輸出固態電容來自柏瑞凱，用料均來自業內大廠，變壓器打膠填充固定，內部做工用料扎實。
